La placa v0.3 es el primer Arduino shield ampliamente disponible. Es adecuada para muchas aplicaciones típicas de inyección y encendido de 1 a 4 cilindros (exclusión de los motores de inyección directa).

La placa v0.3 incluye las siguientes características:

• 4 salidas de inyección.
• 4 salidas de encendido.
• Canales de entrada totalmente protegidos para los sensores de CLT, IAT, TPS y O2.
• Condicionador VR opcional montado en el cigueñal o en el árbol de levas.
• Sensor de MAP montado en placa.
• 4 salidas de corriente media para extras (bomba de combustible, ventilador radiador, etc)
• Área de prototipado con I2C, SPI y alimentaciones.
• Todas las E/S són a través de terminales atornillados.

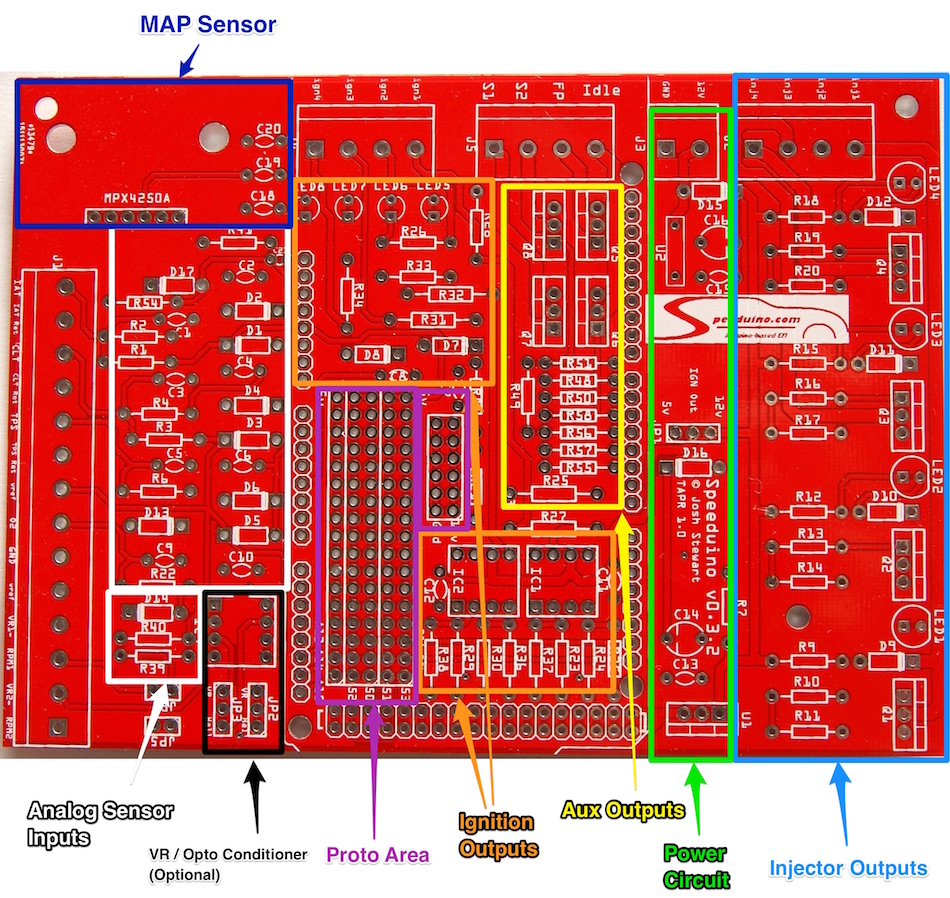

Disposición física:

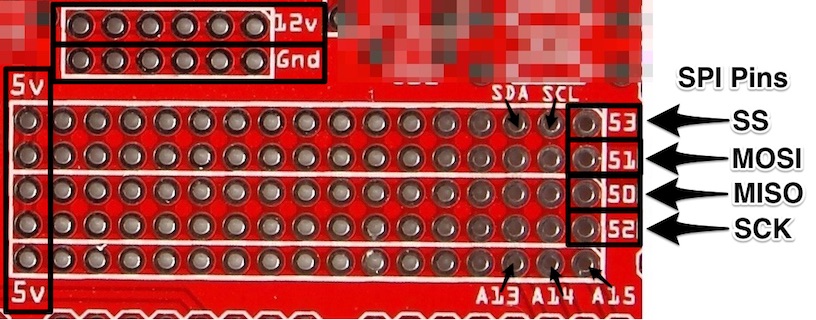

Área de prototipado:

El área de prototipado puede ser usada para añadir sus propios circuitos a Speeduino si es necesario, o simplemente, como un punto de acceso fácil a diversas conexiones. Las conexiones disponibles en esta área són:

• 5v y 12v
• Masas.
• Pins SPI (MOSI, MISO, SCK i SS). Alternativamente estos pins pueden ser utilizados como una E/S digital genérica (Arduino pins 50-53).
• Pins I2C (SDA i SCL).
• 3 entradas analógicas genéricas (13-15).

Montaje de los componentes electrónicos:

El montaje de la placa es relativamente sencillo, pues todos los componentes tienen su agujero y están etiquetados sobre la placa su localización. Mientras que el ordén de instalación no es importante, se recomienda el siguiente ordén de instalación por su simplicidad:

1. Todas las resistencias.
2. Todos los diodos (incluyendo los LED).
3. Todos los condensadores. Ten en cuenta que el condensador C14 y C16 son condensadores polarizados, lo cual significa que se situarán en la correcta posición. Los condensadores están marcados con un signo + en un lado. En la placa, el lado positivo está indicado por una linia en el símbolo del condensador.
4. Todas las cabeceras de puente (JP *).
5. Pins de Arduino: se aconseja romper los pines en las longitudes requeridas y luego inserir dentro de la placa Arduino Mega. Entonces poner la placa Speeduino encima y soldar. Ten en cuenta que no todos los pins necesitan ser instalados, aunque hacerlo, no hará ningún daño.
6. Zócalos de los circuitos integrados.
7. Sensor MAP (si se usa).
8. Todos los terminales.
9. Todos los MOSFETs.
10. Regulador de tensión y protector de tensión (varistor).

Salidas por defecto de la placa:

Múltiples salidas de la placa Speeduino están preconfiguradas o se pueden ajustar a voluntad. Las siguientes son las salidas por defecto para la placa v0.3:
